- Bauherrschaft Bundesamt für Strassen ASTRA
- Planungsteam dsp Ingenieure + Planer AG
- Leistungen Phase MP, SUB, Realisierung
- Bearbeitung 2023 - 2024
- Baukosten CHF 1.2 Mio.
- Kenndaten Lagerinstandsetzung und -ersatz auf Widerlagern und Pfeilern
Im Rahmen des Grossprojektes Bypass Luzern wurden die Lager der Brücken Grüeblischachen 01 Ost und 02 West in Emmen in der Verzweigung Rotsee instandgesetzt oder ersetzt.
Der in der Lagerinspektion angetroffene Zustand sowie die statische Überprüfung bezüglich Erdbebensicherheit bedingten die Ausführung als vorgezogene Massnahme (VoMa).
Die ausgeführten Arbeiten hatten folgende Ziele:
- Beseitigung der Schadensursache
- Behebung der vorhandenen Schäden

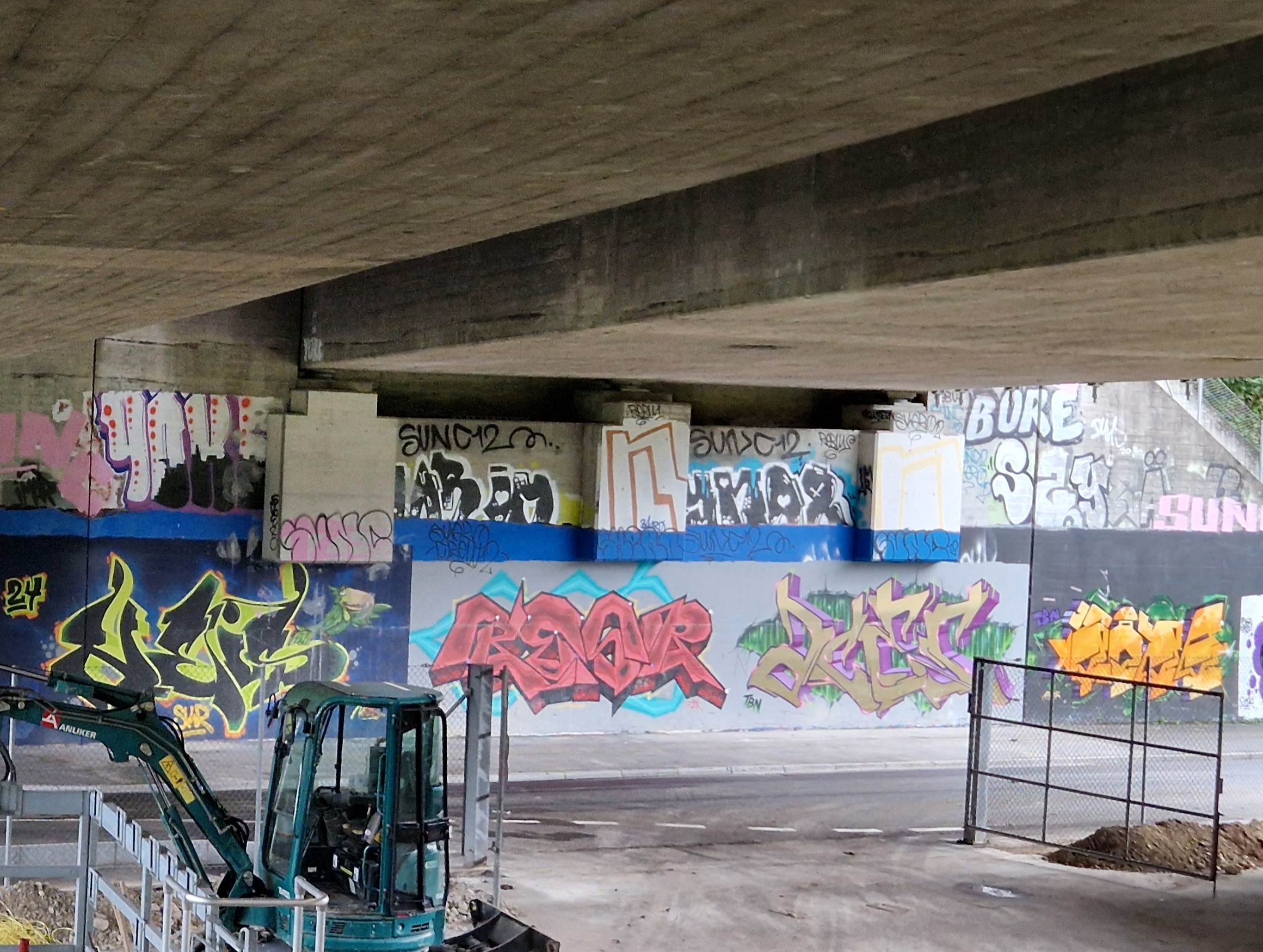

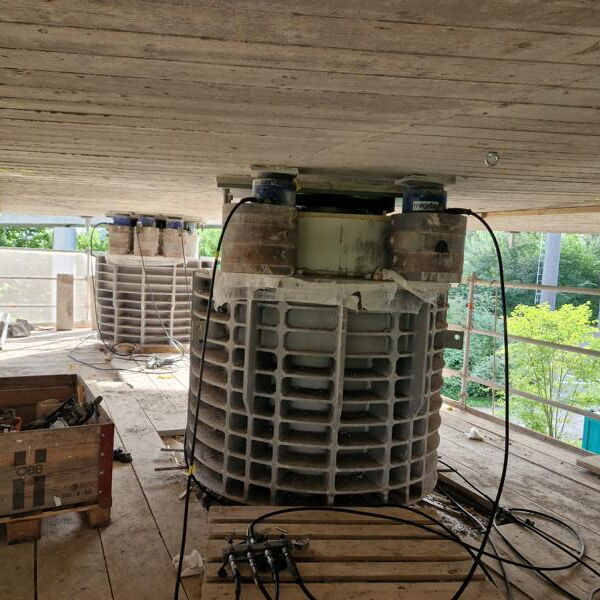

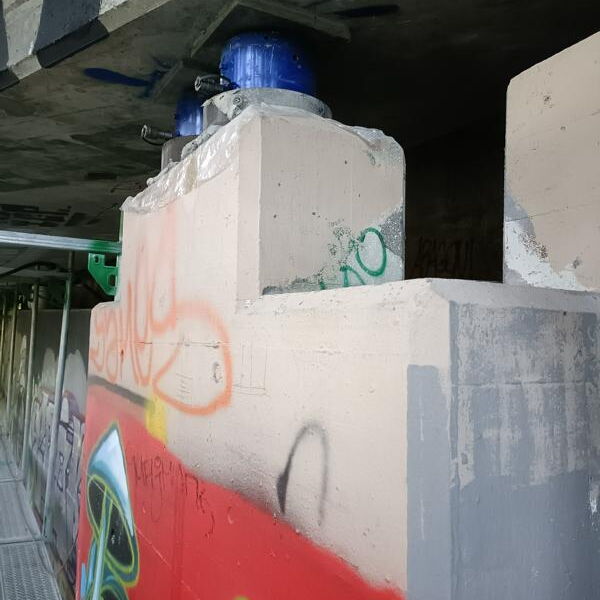

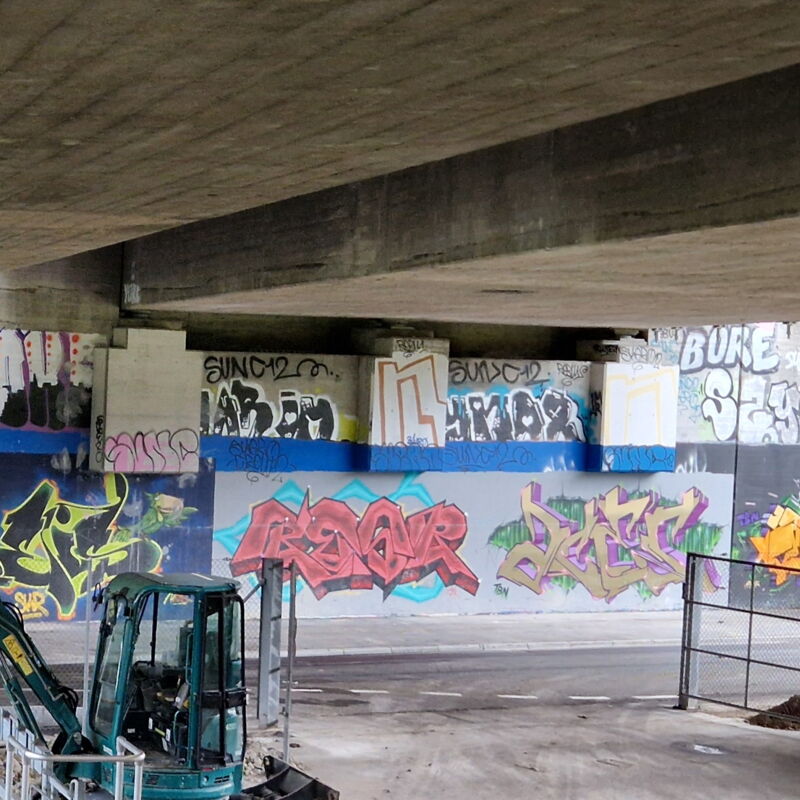

Für die Umsetzung waren aufwändige Bauhilfsmassnahmen erforderlich. Für die Hebearbeiten wurden für die Anordnung der Pressen an den Widerlagern fünf vorgesetzte Betonkonsolen erstellt und die Pfeiler mit Reibungsringen versehen.
Die VoMa umfassten folgende Arbeiten:
- Abtrag der Anschlussflächen WL und Pfeilerköpfe mit Höchstdruck-Wasserstrahlen (HDW)
- Schalungs,- Bewehrungs- und Betonarbeiten (WL + Pfeilerköpfe)

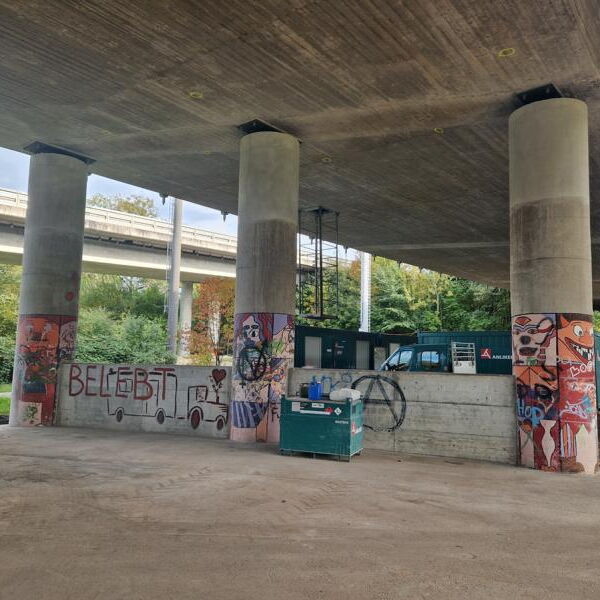

- Setzen der Reibungsringe für die Hebearbeiten (Pfeiler)
- Lagerinstandsetzung: Erneuerung der Gleitteile und des Korrosionsschutzes der Brückenlager
- Lagerersatz oder verschieben des unteren Lagertopfes
Die Arbeiten wurden unter Betrieb ausgeführt. Für das Betonieren von oben mit Pumpe musste nachts teilweise ein Fahrstreifen der N02 gesperrt werden.
